DJS24、36 (48)/127L（C）礦用隔爆兼本安型LED巷道燈
 |
| 一、適用范圍及用途 |
|
|
本產品適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下，巷道、峒室、變電所、泵房等場所固定照明。
產品執行GB3836-2010《爆炸性環境》、MT221-2005《煤礦用防爆燈具》標準和企業標準Q/JJA D16-2012《礦用隔爆兼本安型LED巷道燈》標準。
|

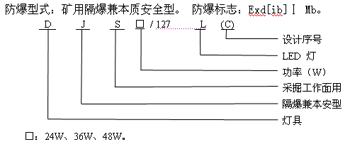

| 二、型號及含義 |
 |
| 三、主要特點 |
|
本產品采用高亮度LED光源和本質安全電源，是一種節能、環保的新型巷道燈。該巷道燈便于安裝，亮高度、免維護、使用壽命長，具有抗沖擊震動，防水淋、耐潮濕、耐腐蝕功能。
|
| 四、主要技術參數 |
基本參數
|
序號
|
型 號
|
額定
電壓
|
額定功率
|
照度
（距離3m時）
|
引入電纜規格mm
|
外形尺寸
mm
|
重量kg
|
|
1
|
DJS24/127L（C）
|
127V
|
24W（12W×2）
|
≥10Lx
|
Φ10-φ15
|
321×284×176
|
6.2
|
|
2
|
DJS36/127L（C）
|
127V
|
36W（12W×3）
|
≥10Lx
|
Φ10-φ15
|
321×284×176
|
6.2
|
|
3
|
DJS48/127L（C）
|
127V
|
48W（12W×4）
|
≥10Lx
|
Φ10-φ15
|
321×284×176
|
6.2
|
燈具絕緣應能通過2000V、1min工頻耐壓無擊穿現象。
本質安全參數
|
序號
|
型 號
|
本安參數
|
|
1
|
DJS24/127L（C）
|
兩路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
2
|
DJS36/127L（C）
|
三路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
3
|
DJS48/127L（C）
|
四路：Uo:DC20.2V,Io:660mA;工作電壓：DC18.5V，工作電流：625mA
|
|
| 五、結構概述 |
該巷道燈為固定使用型，采用隔爆兼本質安全結構。該巷道燈由接線腔、電源腔、LED光源防護腔組成。127V交流電源通過引入裝置，接入接線腔。再通過接線端子連接到電源腔的本質安全電源。本安電源輸出通過接線柱接入光源腔供LED光源使用。LED光源腔，由高亮度LED發光二極管、散熱板、玻璃窗、玻璃窗壓板等構成。
接線腔與電源腔有符合規定的隔爆接合面,電源腔與LED光源腔有符合規定的隔爆接合面。LED光源腔及其它腔與外界有符合規定的密封墊，確保IP65防護等級。
上殼體配有可調節安裝座和安裝架，方便用戶安裝燈具和調整照明方向、角度。
|
|
